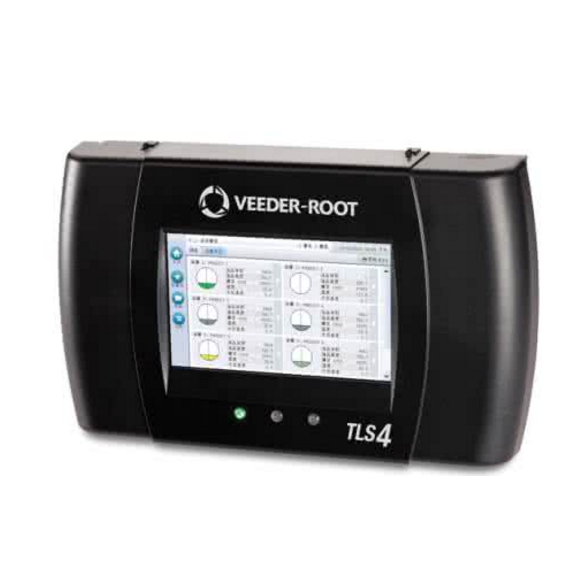

维德路特液位仪TLS-4

维德路特探棒的工作原理

磁致伸缩探棒由三部分构成：

1.密封的金属磁致伸缩探测杆

2.测量、数据处理与传输电子头

3.特制非金属浮子

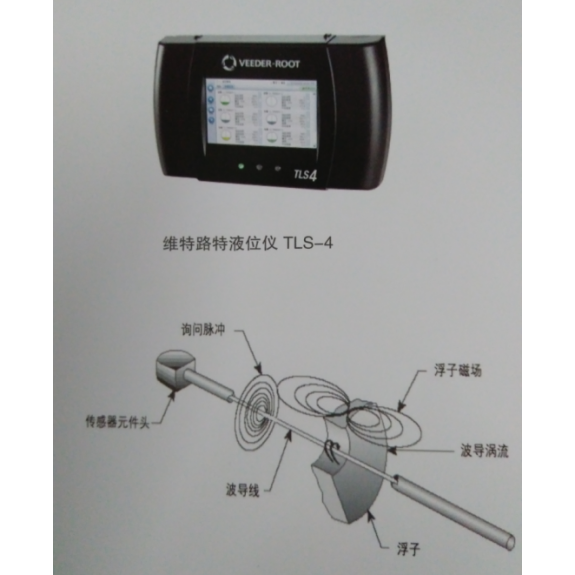

由电子关发出一个询句脉冲信号，沿磁致伸缩波导线产生环形磁场，当环形磁场遇到浮子内磁角的磁场时会相互作用，在波导线上产生磁场扭曲变形；变化的磁感应现象同样会沿波导线传递，从而被拾取线圈所检测。由于该变化磁场感应的传递时间与浮子相距拾取线圈的距离成正比，通过计算传递的时间确定浮子的准确位置，从而实现液位的精确测量。
